| Le
protocole X10 repose sur la technologie des courants porteurs,
cela consiste à utiliser les fils de distribution
d'énergie électrique de l'habitation et
à superposer à la tension normale (220V
en France) un signal haute fréquence qui véhicule
les informations. Un module électronique raccordé
sur le secteur saura reconnaître le signal HF envoyé
par la centrale, effec- tuer l'action commandée
et retourner à l'émetteur un autre signal
confirmant l'action effectuée. Le Cenelec (Comité
de nor-malisation électrique) a alloué aux
courants porteurs et applications domotiques la bande
de fréquences entre 125 et 140 kHz, la bande entre
9 Hz et 90 kHz étant entre autres réservée
à EDF. Actuellement, la vitesse de transmission
est relative-ment faible (env. 1200 bits/s, 4800 bits/s
pour les bus) ; néanmoins des démonstrations
récentes ont été faites à
10 Mbits/s (cohabitation du signal électrique et
du signal numérique).
Techniquement,
il est à noter que les informations sont transmises
pendant les passages à 0V de la tension secteur,
de manière à éviter les parasites.
Une synchronisation des émetteurs avec la fréquence
secteur est donc nécessaire, ce qui rend ce système
difficile à transposer d'un réseau à
un autre lorsque leurs fréquences ne sont pas
identiques (cas entre l'Europe et les US) ; quelques
adaptations matérielles sont alors nécessaires.
Enfin il faut savoir que
les courants porteurs s'arrêtent généralement
à votre compteur EDF qui filtre le courant et
ne laisse pas remonter les informations vers le réseau!
D'autres appareils comme les transformateurs ne laissent
pas passer non plus les courants porteurs. Les installations
en triphasé ont généralement besoin
d'un adaptateur pour diffuser les courants porteurs
sur les 3 phases.
Le protocole
X10 permet de gérer 256 modules via différentes
interfaces dont certaines connectables à un PC
:

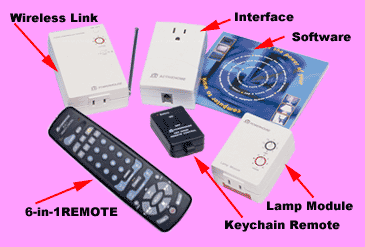

CM11 (Active home)
CM17 (Firecracker)

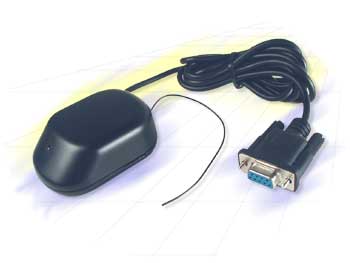

MR26A (RF)
Chaque module
récepteur possède un code maison (house
code) réglable de A à P, et un code unité
(unit code) réglable de 1 à 16 ce qui
fait 16x16=256 possibilités. Selon
les modules utilisés, les ordres suivants peuvent
être envoyés :
Marche (on)
Arrêt (off)
Baisser (dim)
Augmenter (brighten)
+5, +10, ...+100
-5, -10, ...-100
Tous modules ON
Tous modules OFF
|
